gr.744

[crhav]

Ecco la gr.744 fatta a casa. Dalla progettazione alle lastrine foto-incise e il modello. Non scriverò tanto ma vi faccio vedere le foto. Il modello e in lavorazione e non finito. Qui la parte importante il telaio.



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Velimir

[crhav]

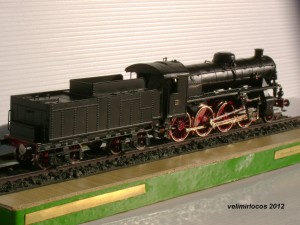

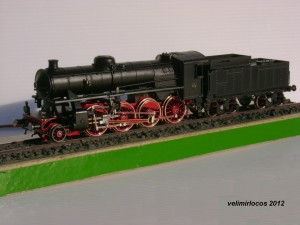

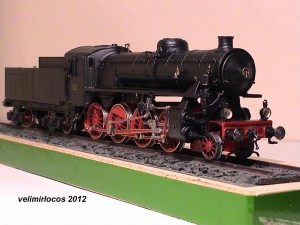

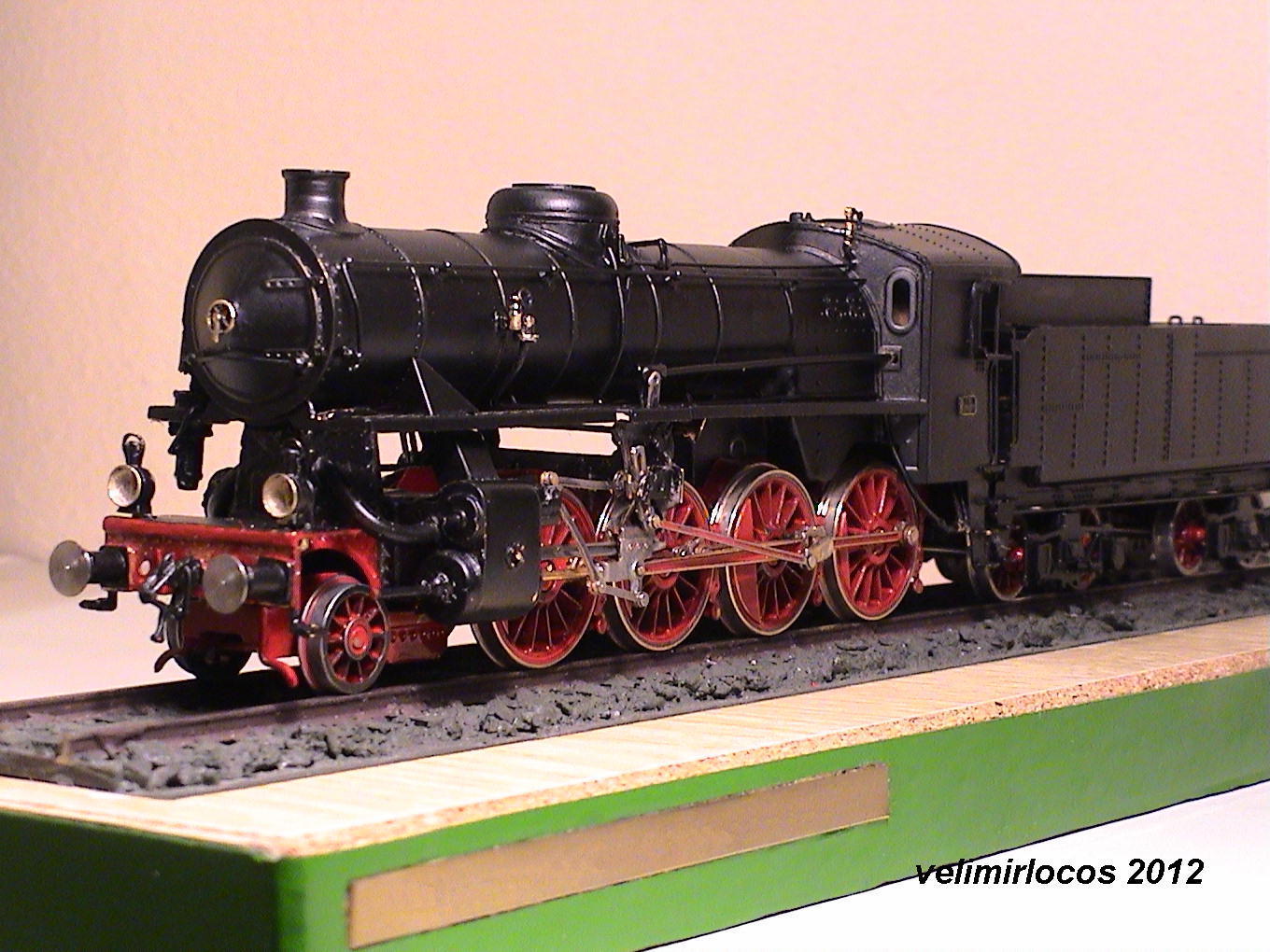

Ecco il modello finito!

velimir

[Paolo Bartolozzi]

Bella!!
Permettimi però qualche critica:
-noto che ti ostini a fare uso di fusioni di qualità non eccelsa, inoltre le stesse sono datate ed adatte per la maggior parte ad equipaggiare modelli in scala 1/80
tieni presente che oggi esistono vari produttori di aggiuntivi realizzati in scala esatta e fatti molto meglio rispetto a quelli che usi tu... e il modello ne guadagnerebbe notevolmente!!!
- le ruote ...... nel 2012, dopo aver visto quelle realizzate da OS.KAR per i propri modelli, quelle ruote inglesi non si possono proprio guardare!
-La traversa del telaio del tender, va verniciata in rosso vagone

Per il resto rinnovo i complimenti per l'abilità che dimostri a realizzare modelli in casa!!

paolo.

[crhav]

Ringrazio molto per i commenti.
Effettivamente, gli aggiuntivi sono in scala 1/80, ma poi li modifico! Si vede che anche le modifiche che faccio non riescono bene. Ci vuole tanto..tanto tempo e PAZIENZA!!
Il modello si e finito ma ci sono ancora parti da finire, come l'installazione dei vari serbatoi che si trovino sotto la caldaia. E anche vari cavetti di collegamento alle ruote, per il funzionamento.
Le ruote, punto dolente ma la più semplice e veloce e roba inglese!!
Velimir

[MauroT]

Velmir a prescindere dalle migliorie consigliate da Paolo i complimenti per il gran lavoro che hai fatto ci stanno tutti!!!!

[crhav]

Ringrazio molto a tutti x complimenti!!

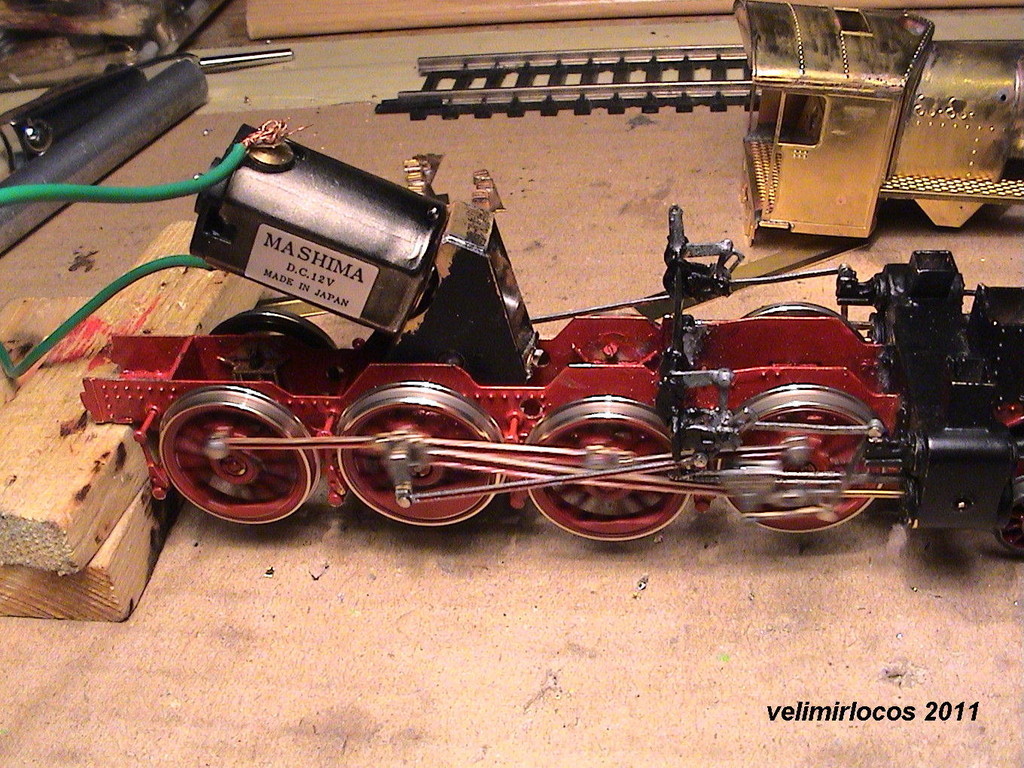

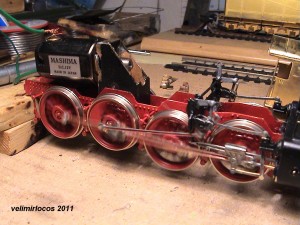

Vorrei presentarvi ancora qualcosa di questo modello, il funzionamento. Normalmente prima del ultimazione del modello, ho abitudine di fare "test-run" con le ruote a vuoto. Nelle foto si vede il risultato! Le ruote sono legate come nelle vere locomotive con le bielle e senza interni ingranaggi. Si nota diversi livelli delle assi, questo perché il secondo e ultimo asse sono molleggiati.

Velimir

[DragoAgo44]

interessante, dove hai trovato il motore, la scatola della trasmissione fa parte della fotoincisione che hai realizzato, te lo domando perchè io ho ancora da montare il telaio della Gr471 che hai realizzato diversi anni fà, ho montato il tender, e parte della carrozzeria, ma mi sono arenato con le ruote e telaio, avevo pensato anche a utilizzare il telaio e ruote della 473 ROCO opportunamente modificato, ma mi manca sempre il motore e la trasmissione

[crhav]

Mah..., credo che qualsiasi negozio in UK, che vende roba di modellismo puoi trovare motorino, ingranaggi, e il resto. In caso che ti necessita indirizzo; ecco "mainlytrins"(lo conoscono tutti)! Se vai a "3smr.co.uk" trovi anche le ruote dia.15mm per la 471. Credo che puoi utilizzare anche quelle di 740 Rivarossi!
Saluti
Velimir

[crhav]

Per essere più chiaro allego le foto con motorini e riduttori!

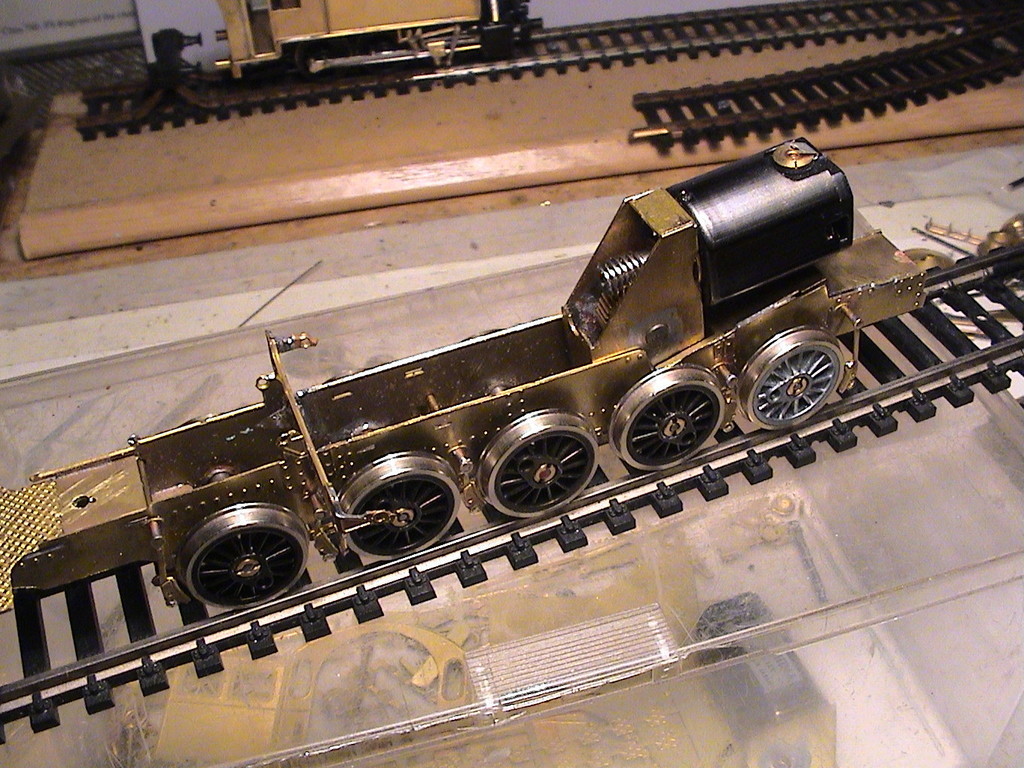

Telaio della 471 con il motorino "open" e riduttore a un stadio!

Telaio della 480 con il motorino "can" e riduttore a due stadi!

Velimir

[Dario Romani]

Ah, la loco 744 è la prima come desiderata nella mia testa.
Complimenti anche perchè è Rivarossi-compatible! (dettagli 1:80)
Ciao da Dario Romani
